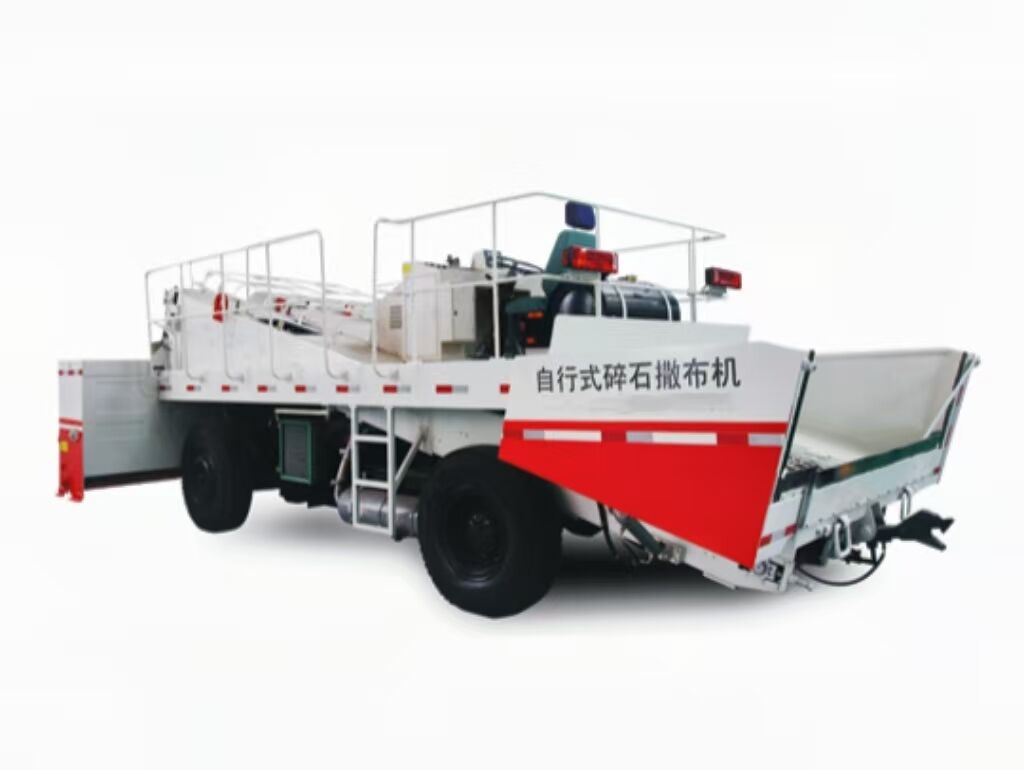

RS-60C স্ব-চালিত চিপ স্প্রেডার
Ⅰ.সারসংক্ষেপ
আমাদের কোম্পানির দ্বারা তৈরি RS-60C স্ব-চালিত ম্যাকাডাম স্প্রেডার 30 মিমি এর নিচে কণার আকার সহ পাথর ছড়িয়ে দেওয়ার জন্য একটি বিশেষ মেশিন। এটি অ্যাসফল্ট ফুটপাথ নির্মাণের জন্য অন্যতম প্রধান সহায়ক সরঞ্জাম। নির্মাণের প্রয়োজনীয়তা অনুসারে, নির্দিষ্ট স্পেসিফিকেশনের পাথরগুলি ক্রমাগত, পরিমাণগতভাবে এবং সমানভাবে ফুটপাথ এবং সাবগ্রেডে স্প্রে করা যেতে পারে। এটি প্রধানত নিম্ন-গ্রেডের মহাসড়কের উপরের সীল স্তরের নির্মাণে চূর্ণ পাথর ছড়িয়ে দেওয়ার জন্য এবং পৃষ্ঠের পাকা পদ্ধতি দ্বারা নতুন অ্যাসফল্ট ফুটপাথ নির্মাণে চূর্ণ পাথর ছড়িয়ে দেওয়ার জন্য ব্যবহৃত হয়। এটি উচ্চ-গ্রেড হাইওয়ের পৃষ্ঠকেও কভার করতে পারে। এই মডেলটি বর্তমানে চীনে সবচেয়ে প্রশস্ত একক চিপ ছড়ানো প্রস্থ (সর্বাধিক স্প্রেডিং প্রস্থ 6 মিটারে পৌঁছাতে পারে), সর্বোচ্চ স্প্রেডিং দক্ষতা এবং অটোমেশন এবং বুদ্ধিমত্তার সর্বোচ্চ ডিগ্রি।
প্রধান গঠন নিম্নরূপ:
1. ট্রান্সমিশন মোড: হাঁটা সিস্টেম যান্ত্রিক সংক্রমণ, বেল্ট, স্ক্রু, উপাদান রোলার এবং হপার সিস্টেম জলবাহী সংক্রমণ হয়;
2. ট্রাভেল মোড: টায়ার ট্রাভেল ফ্রন্ট এক্সেল ড্রাইভ;
3. কনভেয়িং মোড: ডবল বেল্ট কনভেয়িং;
4. হপার ফর্ম প্রাপ্তি: জলবাহী খোলার এবং বন্ধ;
5. স্প্রেডিং হপার ফর্ম: বায়ুসংক্রান্ত শ্রেণীবিভাগ এবং যান্ত্রিক প্রস্থ সমন্বয় সমন্বয়;
6. অপারেশন মোড: স্বয়ংক্রিয় এবং ম্যানুয়াল;
7. কন্ট্রোল মোড: আনুপাতিক নিয়ন্ত্রণ এবং সুইচ নিয়ন্ত্রণ।
Ⅱ পণ্য বৈশিষ্ট্য
1, প্রধান কর্মক্ষমতা
প্রধান বৈশিষ্ট্য নিম্নরূপ:
ক) বৃহৎ পরিমাণে ছড়িয়ে পড়া, বিভিন্ন ধরনের সামগ্রিক বিস্তারের প্রয়োজনীয়তা পূরণ করতে পারে।
খ) টেলিস্কোপিক হপার, যান্ত্রিক এবং জলবাহী প্রস্থ সমন্বয় ডিভাইস।
c) উপাদান গেট খোলার এবং স্প্রেডিং স্প্রেডিং স্পিড রেশিও কন্ট্রোল, সামগ্রিকভাবে সমানভাবে ছড়িয়ে পড়া।
d) বেল্ট খাওয়ানো এবং উপাদান স্তর ডিভাইস যৌথ নিয়ন্ত্রণ, খাওয়ানোর স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি.
e) স্প্রেডিং হপারের উপাদান স্তরের অভিন্নতা উপলব্ধি করতে স্ক্রু এবং উপাদান স্তরের ডিভাইসটি যৌথভাবে নিয়ন্ত্রিত হয়।
f) স্ক্রু এবং উপাদান রোলার স্বাধীন মোটর দ্বারা চালিত হয়, যা বিভাজন এবং পৃথকীকরণ প্রতিরোধে উপকারী।
g) হাঁটা সিস্টেম সম্পূর্ণ জলবাহী হাঁটা সিস্টেম গ্রহণ করে, যা স্থিতিশীল, পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
জ) গাড়ির গতি ধাপহীন এবং সামঞ্জস্যযোগ্য।
i) রিসিভিং হপার হাইড্রোলিক ওপেনিং এবং ক্লোজিং হপার গ্রহণ করে, যা ছড়িয়ে পড়ার পরে হপারের অবশিষ্ট উপাদানকে ব্যাপকভাবে হ্রাস করে।
j) স্ব-লকিং ট্র্যাকশন হুক সুবিধাজনক সংযোগ এবং ক্রমাগত বিস্তারে স্প্রেডার এবং উপাদান গাড়ির পৃথকীকরণ উপলব্ধি করতে পারে।
এর সবচেয়ে বড় সুবিধা হল উচ্চতা ডাম্প ট্রাক ড্রবারের উচ্চতার সাথে সামঞ্জস্য করা যায়।
k) উচ্চ দক্ষতা ডিজেল ইঞ্জিন, বিচ্ছুরণ এবং লোড পরিবর্তনের প্রতিরোধের বিভিন্ন অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য যথেষ্ট পাওয়ার রিজার্ভ।
l) স্টিয়ারিংকে আরও নমনীয় করতে সম্পূর্ণ হাইড্রোলিক স্টিয়ারিং সিস্টেম গৃহীত হয়।
মি) গাড়ির ব্রেকিংয়ের জন্য মসৃণ এবং দক্ষ হাইড্রোলিক ব্রেকিং সিস্টেম গৃহীত হয়।
n) চলমান আসন (কনসোল) অপারেটরের ভিজ্যুয়াল ফিল্ডকে উন্নত করে এবং নির্মাণ কাজকে আরও স্বজ্ঞাত করে তোলে।
Ⅱ পণ্য বৈশিষ্ট্য
1, প্রধান কর্মক্ষমতা
প্রধান বৈশিষ্ট্য নিম্নরূপ:
ক) বৃহৎ পরিমাণে ছড়িয়ে পড়া, বিভিন্ন ধরনের সামগ্রিক বিস্তারের প্রয়োজনীয়তা পূরণ করতে পারে।
খ) টেলিস্কোপিক হপার, যান্ত্রিক এবং জলবাহী প্রস্থ সমন্বয় ডিভাইস।
c) উপাদান গেট খোলার এবং স্প্রেডিং স্প্রেডিং স্পিড রেশিও কন্ট্রোল, সামগ্রিকভাবে সমানভাবে ছড়িয়ে পড়া।
d) বেল্ট খাওয়ানো এবং উপাদান স্তর ডিভাইস যৌথ নিয়ন্ত্রণ, খাওয়ানোর স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি.
e) স্প্রেডিং হপারের উপাদান স্তরের অভিন্নতা উপলব্ধি করতে স্ক্রু এবং উপাদান স্তরের ডিভাইসটি যৌথভাবে নিয়ন্ত্রিত হয়।
f) স্ক্রু এবং উপাদান রোলার স্বাধীন মোটর দ্বারা চালিত হয়, যা বিভাজন এবং পৃথকীকরণ প্রতিরোধে উপকারী।
g) হাঁটা সিস্টেম সম্পূর্ণ জলবাহী হাঁটা সিস্টেম গ্রহণ করে, যা স্থিতিশীল, পরিষ্কার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।
জ) গাড়ির গতি ধাপহীন এবং সামঞ্জস্যযোগ্য।
i) রিসিভিং হপার হাইড্রোলিক ওপেনিং এবং ক্লোজিং হপার গ্রহণ করে, যা ছড়িয়ে পড়ার পরে হপারের অবশিষ্ট উপাদানকে ব্যাপকভাবে হ্রাস করে।
j) স্ব-লকিং ট্র্যাকশন হুক সুবিধাজনক সংযোগ এবং ক্রমাগত বিস্তারে স্প্রেডার এবং উপাদান গাড়ির পৃথকীকরণ উপলব্ধি করতে পারে।
এর সবচেয়ে বড় সুবিধা হল উচ্চতা ডাম্প ট্রাক ড্রবারের উচ্চতার সাথে সামঞ্জস্য করা যায়।
k) উচ্চ দক্ষতা ডিজেল ইঞ্জিন, বিচ্ছুরণ এবং লোড পরিবর্তনের প্রতিরোধের বিভিন্ন অবস্থার সাথে খাপ খাইয়ে নেওয়ার জন্য যথেষ্ট পাওয়ার রিজার্ভ।
l) স্টিয়ারিংকে আরও নমনীয় করতে সম্পূর্ণ হাইড্রোলিক স্টিয়ারিং সিস্টেম গৃহীত হয়।
মি) গাড়ির ব্রেকিংয়ের জন্য মসৃণ এবং দক্ষ হাইড্রোলিক ব্রেকিং সিস্টেম গৃহীত হয়।
n) চলমান আসন (কনসোল) অপারেটরের ভিজ্যুয়াল ফিল্ডকে উন্নত করে এবং নির্মাণ কাজকে আরও স্বজ্ঞাত করে তোলে।
সারণি 1 প্রধান কর্মক্ষমতা পরামিতি
| না। | প্যারামিটার | ইউনিট | স্ট্যান্ডার্ড মান | মন্তব্য |
| 1 | দ্রষ্টব্য: স্প্রেডউইথ | দ্রষ্টব্য: মিমি | 0~6000 |
দ্রষ্টব্য: 0-3m পরিসরের জন্য 250mm বৃদ্ধি। দ্রষ্টব্য: 3-6m পরিসরের জন্য ধাপবিহীনভাবে সামঞ্জস্যযোগ্য। |
| 2 | ছড়ানোর গতি | কিমি/ঘণ্টা | 注:2.5~7 | |
| 3 | সর্বোচ্চ বিচ্ছুরণ | L/m2 | 22 | |
| 4 | ন্যূনতম বিচ্ছুরণ | L/m2 | 3 | |
| 5 | মোট আকার | মিমি | 30 | |
| 6 | বেল্টের গতি | r/মিনিট | 113 | |
| 7 | স্ক্রু আরপিএম | r/মিনিট | 100 | |
| 8 | রোল গতি | r/মিনিট | 85 |
|
| 9 | ওজন | ㎏ | 12000 | |
| 10 | ট্রান্সভার্স স্প্রেডিং রেট | % |
≥95 95 |
|
| 11 |
অনুদৈর্ঘ্য বিস্তারের হার
|
% |
≥95 96 |
|
| 12 | সর্বোচ্চ সামনের চাকা কোণ | ° | 25 | |
| 13 | ন্যূনতম বাঁক ব্যাসার্ধ | মিমি | 9000 | |
| 14 | ন্যূনতম গ্রাউন্ড ক্লিয়ারেন্স | মিমি | 310 | |
| 15 | ন্যূনতম প্রস্থান কোণ | ° | 12.5 | |
| 16 | ফ্রন্ট গেজ | মিমি |
2120
|
|
| 17 | রিয়ার ট্র্যাক | মিমি | 2400 | |
| 18 | চাকা বেস | মিমি | ৩৩০০ | |
| 19 | ডিসপেন্সিং হপার ক্ষমতা (দুই) | মি3 | 1.2 | |
| 20 | রিয়ার হপার ভলিউম | মি3 | 2.8 | |
| 21 | চেহারা (পরিবহন আকার) | মিমি | 7400×3300×2750 | |
| 22 | চেহারা (কাজের আকার) | মিমি | 7400×6200×3500 | |
| 23 | ফড়িং এর আউটলাইন আকার | মিমি | 6200×1350×1210 | |
| 24 | সম্পূর্ণ লোড নির্মাণের সর্বোচ্চ ঢাল | % | ≤7 |
টোয়িং ডাম্প ট্রাকের মোট ওজন 33t এর বেশি হবে না |
2, মেধা সম্পত্তি অধিকার আছে
| না। | পেটেন্ট নম্বর | পেটেন্ট নাম | মন্তব্য |
| 1 | 2013206225368 | বেল্ট পরিবাহক টেনশন ডিভাইস | |
| 2 | 2013206225137 | উপাদান গেট সীমিত ডিভাইস | |
| 3 | 201320622557X | ড্রাইভিং রোলার টেনশনিং ডিভাইস | |
| 4 | 2013206225758 | খালি মেকানিজম | |
| 5 | 2013206224098 | বেল্ট পরিবাহক এর স্ক্র্যাপিং ডিভাইস | |
| 8 | 2013206226746 | একটি হুক |
কর্মক্ষমতা পরামিতি
| না। | প্যারামিটার | ইউনিট | স্ট্যান্ডার্ড মান | মন্তব্য |
| 1 | দ্রষ্টব্য: স্প্রেডউইথ | দ্রষ্টব্য: মিমি | 6000 | 250mm বৃদ্ধি সহ 0–3m পরিসর / 3-6m পরিসর ধাপহীনভাবে সামঞ্জস্যযোগ্য |
| 2 | ছড়ানোর গতি | কিমি/ঘণ্টা | দ্রষ্টব্য: 2.5~7 | |
| 3 | সর্বোচ্চ বিচ্ছুরণ | L/m2 | 22 | |
| 4 | ন্যূনতম বিচ্ছুরণ | L/m2 | 3 | |
| 5 | মোট আকার | মিমি | 30 | |
| 6 | বেল্টের গতি | মি/মিনিট | 113 | |
| 7 | স্ক্রু আরপিএম | r/মিনিট | 100 | |
| 8 | রোল গতি | r/মিনিট | 85 |
|
| 9 | ওজন | ㎏ | 12000 | |
| 10 | ট্রান্সভার্স স্প্রেডিং রেট | % |
≥95 95 |
|
| 11 |
অনুদৈর্ঘ্য বিস্তারের হার
|
% |
≥95 96 |
|
| 12 | সর্বোচ্চ সামনের চাকা কোণ | ° | 25 | |
| 13 | ন্যূনতম বাঁক ব্যাসার্ধ | মিমি | 9000 | |
| 14 | ন্যূনতম গ্রাউন্ড ক্লিয়ারেন্স | মিমি | 310 | |
| 15 | ন্যূনতম প্রস্থান কোণ | ° | 11 | |
| 16 | ফ্রন্ট গেজ | মিমি | 2120 | |
| 17 | রিয়ার ট্র্যাক | মিমি | 2400 | |
| 18 | চাকা বেস | মিমি | ৩৩০০ | |
| 19 | ডিসপেন্সিং হপার ক্ষমতা (দুই) | মি3 | 1.2 | |
| 20 | রিয়ার হপার ভলিউম | মি3 | 2.8 | |
| 21 | চেহারা (পরিবহন আকার) | মিমি | 7400×3300×2750 | |
| 22 | ফড়িং এর আউটলাইন আকার | মিমি | 6200×1350×1210 | |
| সম্পূর্ণ লোড নির্মাণের সর্বোচ্চ ঢাল | % | ≤7 | টোয়িং ডাম্প ট্রাকের মোট ওজন 33t এর বেশি হবে না |
প্রধান কনফিগারেশন টেবিল
| না। | নাম | পরিমাণ | মন্তব্য |
| 1. | ইঞ্জিন | 1 | ডংফেং |
| 2. | রিয়ার এক্সেল | 1 | আনহুই ব্রিজ |
| 3. | ভারী দায়িত্ব রেডিয়াল টায়ার | 4 | এওলাস টায়ার |
| 4. | হাইড্রোলিক ড্রাইভ এক্সেল | 1 | কেসলার |
| 5. | সম্পূর্ণ হাইড্রোলিক স্টিয়ারিং গিয়ার | 1 | ইটন |
| 6. | ভ্রমণ পাম্প | 1 | রেক্সরথ |
| 7. | খোলা পাম্প 1 | 1 | রেক্সরথ |
| 8. | খোলা পাম্প 2 | 1 | রেক্সরথ |
| 9. | গিয়ার পাম্প | 1 | রেক্সরথ |
| 10. | কার্টিজ ভালভ 1 | 1 | রেক্সরথ |
| 11. | কার্টিজ ভালভ 2 | রেক্সরথ | |
| 12। | কার্টিজ ভালভ 3 | রেক্সরথ | |
| 13. | পার্কিং ব্রেক | 1 | MICO |
| 14. | ভ্রমণ মোটর | 1 | রেক্সরথ |
| 15। | হাইড্রোলিক সিলিন্ডার | 11 | জিয়াংসু ইয়ংজিয়াং |
| 16. | হুক সিলিন্ডার | 1 | ইউসি |
| 17. | উপাদান টানা রোলার ড্রাইভিং মোটর | 2 | পাকার |
| 18. | স্ক্রু ড্রাইভ মোটর | 2 | পাকার |
| 19. | বেল্ট মোটর | 2 | পাকার |
| 20। | তেল স্তন্যপান ফিল্টার | 1 | ভোর |
| 21। | নিম্ন চাপ রিটার্ন তেল ফিল্টার | 2 | হেডেক |
| 22। | স্তর নিয়ন্ত্রণ রিলে | 1 | ভোর |
| 23। | হাইব্রিড তাপ সিঙ্ক | 1 | ইয়ানতাই বরফের চাকা |
| 24. | স্টেইনলেস স্টীল মিনি সিলিন্ডার | 24 | ইয়াদেক |
| 25। | সোলেনয়েড ভালভ | 24 | ম্যাক |
| 26. | মডিউল সমাবেশ | 1 | সংখ্যাতত্ত্ব |
| 27। | ড্রায়ার | 1 | শ্যাকম্যান |
| 28। | হপার রিসিভিং | 1 | |
| 29। | বেল্ট পরিবহন ব্যবস্থা | 2 | |
| 30। | স্প্রেডিং হপার (দুই) | 1 | |
| স্টোরেজ ব্যাটারি | 1 | শ্যাকম্যান |
